वायवीय एक्ट्यूएटर्स हवा के दबाव को यांत्रिक ऊर्जा में परिवर्तित करते हैं और पिस्टन और ब्लेड के पारस्परिक गति को चलाने के लिए संपीड़ित हवा को इनपुट करके टोक़ को घुमाएं, इस प्रकार वाल्व (बॉल वाल्व/बटरफ्लाई वाल्व/प्लग वाल्व) के तेजी से उद्घाटन और समापन या सटीक समायोजन को महसूस करते हैं। यह स्वाभाविक रूप से सुरक्षित है, प्रतिक्रिया में तेजी से और लागत में कम है, और व्यापक रूप से उच्च जोखिम या उच्च-सटीक परिदृश्यों जैसे पेट्रोलियम, रासायनिक उद्योग, विद्युत शक्ति और धातु विज्ञान में उपयोग किया जाता है।

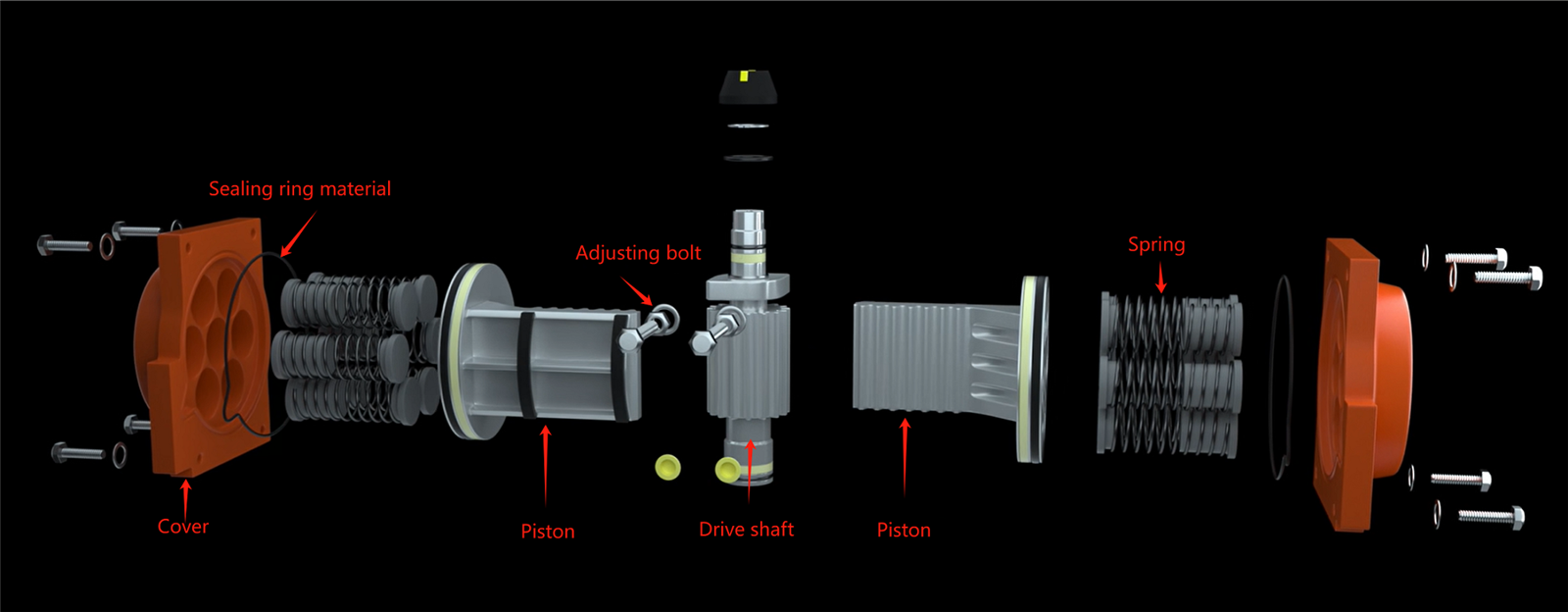

1. एक्ट्यूएटर का स्टस्ट्रक्चर
सिलेंडर (एल्यूमीनियम प्रोफ़ाइल)
अंत कवर x2 (डाई -कास्ट एल्यूमीनियम - हार्ड एनोडाइज्ड)
पिस्टन एक्स 2 (डाई -कास्ट एल्यूमीनियम - हार्ड एनोडाइज्ड)
ड्राइव शाफ्ट (मिश्र धातु स्टील)
स्प्रिंग x5..12 (मिश्र धातु वसंत स्टील)
बोल्ट X2 को समायोजित करना (स्टेनलेस स्टील)
सीलिंग रिंग सामग्री (एनबीआर या फ्लोरीन रबर)
2. एक्टिंग टाइप
डबल-एक्टिंग एक्ट्यूएटर में दाईं ओर दो एयर इनलेट हैं। वाल्व को खोलने/बंद करने के लिए गैस एयर इनलेट ए के माध्यम से इनपुट होता है, और गैस को एयर इनलेट बी के माध्यम से इनपुट को बंद/खोलने के लिए इनपुट किया जाता है। इसका उपयोग उन अवसरों में किया जाता है जहां लगातार स्विचिंग और सटीक स्थिति की आवश्यकता होती है।
सिंगल-एक्टिंग एक्ट्यूएटर में केवल एक एयर इनलेट होता है। गैस पेश किए जाने के बाद वाल्व खुलता/बंद हो जाता है। गैस इनपुट रुकने के बाद, वसंत वाल्व को बंद/खोलने के लिए लोचदार बल के माध्यम से पिस्टन को रीसेट करता है। इसका उपयोग तेल पाइपलाइनों में आपातकालीन शट-ऑफ वाल्व जैसे अवसरों में किया जाता है, जिन्हें ज्यादातर समय बंद करने की आवश्यकता होती है।
3. कार्य आरेख
·एयर इनलेट के माध्यम से गैस के साथ वाल्व गुहा को भरने के बाद, पिस्टन को बाएं/दाएं स्थानांतरित करने के लिए धक्का दिया जाता है। पिस्टन और ड्राइव शाफ्ट के किनारों को दाँतेदार बनाने के लिए डिज़ाइन किया गया है। जब पिस्टन बाएं/दाएं चलता है, तो यह ड्राइव शाफ्ट को बाएं/दाएं घुमाने के लिए ड्राइव कर सकता है।
·जब ड्राइव शाफ्ट बाएं और दाईं ओर घूमता है, तो यह बॉल वाल्व, तितली वाल्व या प्लग वाल्व को नीचे और दाएं घुमाने के लिए नीचे से जुड़ा होगा, प्रवाह पथ के उद्घाटन और समापन को नियंत्रित करेगा, और द्रव के प्रवाह और कटऑफ को महसूस करेगा
·नियंत्रण बोल्ट को घुमाकर और नियंत्रण बोल्ट की लंबाई को समायोजित करके, रोटेशन सीमा की स्थिति को नियंत्रित किया जा सकता है, जिससे वाल्व के शुरुआती कोण को समायोजित किया जा सकता है।
4. अध्यादेश के मामले
पेट्रोकेमिकल उद्योग: आपातकालीन शट-ऑफ वाल्व (एकल-अभिनय एक्ट्यूएटर)।
बिजली उद्योग: उच्च तापमान और उच्च दबाव शीतलन प्रणाली, सुरक्षित शटडाउन सुनिश्चित करने के लिए डबल-अभिनय एक्ट्यूएटर।
धातुकर्म उद्योग: ब्लास्ट फर्नेस गैस प्रवाह नियंत्रण, धूल सबूत और सील डिजाइन।
फार्मास्युटिकल उद्योग: स्वच्छ एयर कंडीशनिंग वाल्व को विनियमित करना, सामग्री स्वच्छता मानकों को पूरा करती है।
जहाज उद्योग: गिट्टी जल प्रणाली वाल्व, वाटरप्रूफ और नमी-प्रूफ डिजाइन को रोकें।
